Aurinkosähkö 5.1 kw




Verkkoonkytkettävä aurinkovoimala 3-vaihe



  • 5,10 kW, sis. 20kpl paneeli, ABB TRIO 5.8-TL-OUTD-S, sekä kiinnitystarvikkeet

Tilattiin täältä

http://www.aurinkosahko.net/product/112/verkkoonkytkettava-aurinkovoimala-3-vaihe

Aurinkosähkövoimalan tehtävänä on muuttaa aurinkopaneelien tasasähkönä keräämä auringon energia sähköverkkoon soveltuvaksi vaihtosähköksi mahdollisimman tehokkaasti ja vähin häviöin.

Klikkaa kuvat suuremmaksi painamalla kuvasta hiirellä.




Aurinkosähkölaitteiston asennus

Ensin tiilikatolle asennettiin 2.4.2016  aurinkopaneelien kiinnikkeet, jotka tulivat paketin mukana.

Kiinnikeet 44 kpl ruuvattiin tiilen alle 6 tuumanruuveilla, ja kiinnikkeen alle laitettiin noin 20x20 cm kokoinen vesivaneri, korottamaan kiinnikettä, että se ei ota tiileen. Vesivaneripaksuu 12mm



Kiinnikkeisiin laitettiin 4 kpl noin 10m 20 cm pitkiä alumiinikiskoja 4 kpl, joihin 20 aurinkopaneelia tulee kiinni.

Kiskojen ja kiinnikeiden laittoon meni noin 6 tuntia 4 henkilöltä ja kurottaja oli käytössä.


Pari tiiltä pois, tiilien alle vesivaneristä tuollainen 20x20 cm eli noin tiilen kokoinen 12 mm paksu koroke ja siihen tuo pidike kiinni 6 tuuman ruuveilla.. Ruuvit meni kiinni kattotuoliin saakka.  Ja tiilet takaisin paikalle. Tiilestä ei tarvinnut ottaa mitään pois, koska tiilessä ei ollut sitä "huulta" mitä nykyisissä tiilissä on. Mikäli tiilessä olisi ollut se "huullos" olisi tiilestä joutunut räälläköimään pois sen huulloksen, missä tuo pidike tulee läpi tiilikatolle.



Tuo ulkorakennuksen katto oli harvinaisen suorassa, johtuen täysin siitä, että ulkorakennus on tehty pienelle hiekkaharjulle rinteeseen. Samoin vanha kyläkoulu.

Tosin vähän nostimme tunkalla tuota keskikohtaa viime vuonna, kun teimme remonttia varastoon.

Tunkka ja 5x5 tuumainen hirsi on sisällä vielä valmiudessa, mikäli jotain kohtaa pitää nostaa, kun asennamme paneeleita ensi viikolla katolla.

Aika hyvät säädöt oli noissa kiskoissakin.



Paikanpäällä 1950- luvun alussa painettu sementtitiili.

Varastossa kasa. Vaihdetaan rikkinäiset samalla.

















Laitos on tuottanut 7 vrk 210 kwh ajalla 3.5-10.5.2016

Tilannepäivitys. Laitteisto on kytketty verkkoon siis 3.5.2016 ja kulutus oli sitä ennen noin 20 kwh päivässä. Nyt kulutus on laskenut 5 kwh päivässä.

Myös sähkönmyynti sopimus on tehty Fortumin kanssa, joka perustuu pörssisähkönhintaan, joka vaihtelee tunneittain.

http://www.fortum.com/countries/fi/sahko/sahkosopimus/tarkka-sopimus/pages/default.aspx


Tällä hetkellä tienaamme noin 6 cnt per kilowatti, myydystä sähköstä ulos.

http://www.fortum.com/countries/fi/energiansaasto-ja-ratkaisut/oma-sahkontuotanto-pientuotanto-lahisahko/pages/default.aspx























Toukokuussa 2015 kulutus näytti tältä, jolloin ei ollut vielä aurinkopaneeleita. Kulutus päivässä 15kwh/20kwh välillä.

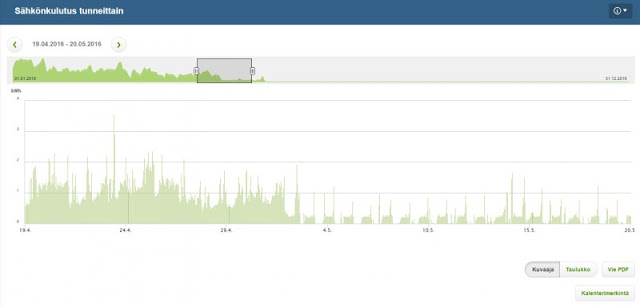

Sähkönkulutus toukokuussa 2016 näytti tältä. Laitteisto kytketty 3.5.2016. Kulutus tipahtanut välittömästi 5 kwh luokkaan per päivä.

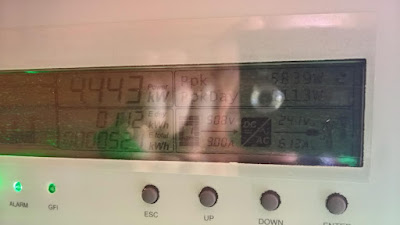

29.5 aamupäivällä invertterin näyttö täytti tältä.

Kuvaus hetkellä virtaa meni verkkoon 4.443 kw, paras tuotto aamupäivällä oli siihen mennessä  5.113 kw.

Ennätys tuotto toukokuussa on ollut 5.839 kw.

Aamupäivällä virtaa oli tullut 11,2 kwh

Toukokuun aikana  mennessä virtaa oli tullut 521 kwh. Mittaus aloitettu ti 3.5.2016





Myös tuntikohtainen sähkökulutus on tippunut huomattavasti.






Oman tuotannon ylijäämä toukokuussa-elokuussa 2016 oli noin 1400 kw/h. Tämä meni myyntiin. Oma tuotanto pitää yrittää minimoida, koska korvaus myydystä sähköstä on 2-3 cnt/kwh. Menee pörssisähkön mukaan.



Sähkönkulutus on ollut toukokuussa-elokuussa 2016 noin 200 kwh/per kuukausi. Sähkökulutus on puolittunut touko-elokuussa 2016. Ostettavan sähkön määrä on ollut toukokuusta lähtien noin 200 kwh kuukaudessa.

Sähköntuntikulutus on pysynyt samanlaisena toukokuun jälkeen. Sähkösaunan lämmitys näkyy piikkinä. Alla kuvassa elokuun 2016 sähkökulutus tunneittain.


Aurinkopaneelit ovat nyt tuottaneet 2000 kwh  ajanjaksolla 2.5.2016-15.8.2016.

Aurinkopaneelien tuotto on ylittänyt 2500 kwh tuoton  19.9.2016.

17.9.2016 on laitettu myös ilmalämpöpumput päälle ajastimella päivisin kello 10-17, lämpötilaan 20..

Tiistain 4.10.2016 Sähkön kulutus ja tuotanto näytti tältä.

2 kpl Panasonicin ilmalämpöpumppua olivat päällä kello 10-17. Lämmitettävä tila noin 200 neliötä. Lämpötila 20 c.

Aurinkosähkölaitteisto tuotti kaiken energian pumpuille ja sähköä vielä jäi ylijäämääksikin.

Päivän Sähkökulutus näytti tältä



Ylijäämä ja siitä maksettu hinta näytti tältä noin 4 cnt/kwh


Sähkönkulutusvertailu lokakuun ensimmäisellä viikolla.

Viime vuonna 2015 sähköä kului noin 30-40 kwh per päivä.

Tänä vuonna sähköä on kului noin 10-17 kwh per päivä. Aurinkosähkön avulla kulutus on saatu tippumaan, vielä lokakuussakin.

Niin se alkaa vaan aurinkokin pikkuhiljaa paistamaan.
4 kuukautta on ollut käytännössä aika pientä tuo tuotto.

2 Ilmalämpöpumppua on ajastimella päivisin lämmittämässä, nyt alkaa olla jo puolenpäivän aikaan lämmitys käytännössä ilmaista.  Sähkön kulutus 16.2.2017



Kaksi ilmalämpöpumppu ajastimella kello 8-18 päällä. Aika paljon saa jo ilmaiseksi lämmittää.







Aurinkosähköä tulee päivässä jo yli 20 kwh
